силовые кабели YJLV 10 KV: 10 KVДля линий электропередачи и распределения электроэнергии, промышленных, коммерческих и гражданских зданий
Проводник: представляет собой многожильный алюминиевый провод, скрученный в одну жилу. Такая скрученная структура обеспечивает кабелю хорошую гибкость и механическую прочность, облегчая укладку и изгиб. Кроме того, многожильная скрутка помогает уменьшить эффект поверхности и улучшить электропроводность проводника.
Описание
маркер
Подробности о продукте
Значение модели
«10 кВ» означает, что номинальное напряжение кабеля составляет 10 киловольт и подходит для систем передачи электроэнергии с уровнем напряжения 10 киловольт12.
«YJ» означает сшитую полиэтиленовую изоляцию. Этот изоляционный материал обладает превосходной термостойкостью, устойчивостью к старению и электроизоляционными характеристиками. Он может стабильно работать в течение длительного времени при более высокой температуре, эффективно улучшая срок службы и эффективность передачи кабель. .
«L» обозначает алюминиевый сердечник. Преимущества алюминиевого сердечника — низкая стоимость и малый вес. При соблюдении определенных требований к проводимости он может снизить общий вес и стоимость производства кабеля, а также облегчить прокладку и монтаж.12.
«V» относится к ПВХ-оболочке, которая обладает хорошей коррозионной стойкостью, стойкостью к истиранию и механической прочностью, а также может защитить внутреннюю структуру кабеля от внешних воздействий окружающей среды, таких как влага, химикаты, ультрафиолетовые лучи и т. д. иэрозия 12.

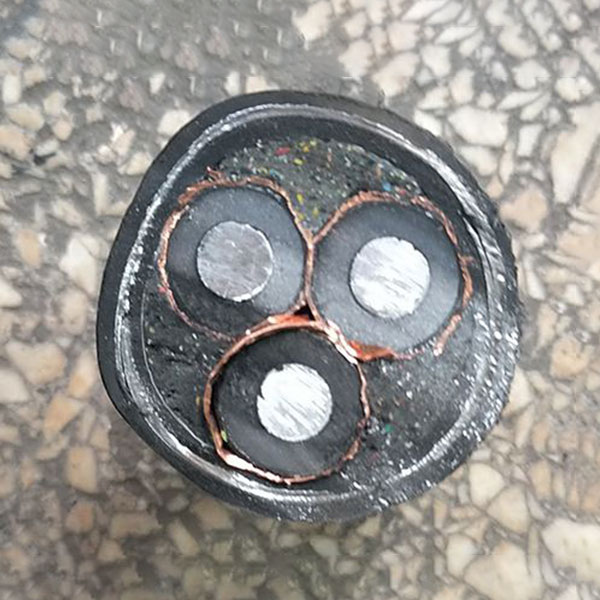

Структурные характеристики
Проводник: представляет собой многожильный алюминиевый провод, скрученный в одну жилу. Такая скрученная структура обеспечивает кабелю хорошую гибкость и механическую прочность, облегчая укладку и изгиб. Кроме того, многожильная скрутка помогает уменьшить эффект поверхности и улучшить электропроводность проводника13.
Изоляционный слой: выполнен из сшитого полиэтилена, где благодаря технологии сшивки молекулярные цепи полиэтилена формируют трехмерную сетчатую структуру. Это значительно увеличивает термостойкость, устойчивость к старению и механическую прочность изоляционного слоя. Изоляционный слой из сшитого полиэтилена может стабильно работать при высоком напряжении 10 кВ и выше, эффективно предотвращая утечку тока и пробой изоляции123.
Экранирующий слой: Обычно включает проводниковый экран и изоляционный экран. Проводниковый экран в основном предназначен для равномерного распределения электрического поля, чтобы уменьшить концентрацию электрического поля и его вредное воздействие на изоляцию; изоляционный экран предотвращает накопление заряда на поверхности изоляционного слоя, что дополнительно улучшает изоляционные свойства кабеля и его эксплуатационную безопасность.
Оболочка: Оболочка из поливинилхлорида плотно охватывает изоляционный слой и экранирующий слой, выполняя функцию защиты внутренней структуры кабеля. Она может предотвратить механические повреждения, химическую коррозию и проникновение влаги снаружи, а также обладает определенными огнезащитными свойствами, повышая пожаробезопасность кабеля.
