Силовой кабель YJV62 35kV: линии электропередачи и распределения 35 kV, немагнитный/бронированный стальной луженой лентой, для использования в строительстве
Проводник: используется сердечник из высокочистой меди. Медь обладает превосходной проводимостью, её высокая чистота и низкое сопротивление эффективно снижают потери электроэнергии при передаче. Обычно проводник состоит из многожильной медной скрутки, такая структура обеспечивает кабелю хорошую гибкость и механическую прочность, что облегчает укладку и выполнение изгибов.
Описание
маркер
Подробности о продукте
Модельное обозначение
35KV: указывает, что номинальное напряжение данного кабеля составляет 35 киловольт. Этот кабель подходит для систем передачи электроэнергии с уровнем напряжения 35 киловольт и способен безопасно и стабильно передавать электроэнергию в таких условиях высокого напряжения.
YJ: обозначает сшитую полиэтиленовую изоляцию. Этот изоляционный материал проходит процесс сшивки, при котором молекулярные цепи полиэтилена формируют трёхмерную сетчатую структуру. Это значительно улучшает изоляционные свойства, термостойкость и устойчивость к старению. Такая изоляция позволяет кабелю стабильно работать в условиях повышенных температур, эффективно обеспечивая его электрическую изоляцию.
V: обозначает оболочку из поливинилхлорида. Преимущества поливинилхлоридной оболочки включают хорошую стойкость к коррозии, износу и механическим повреждениям. Она защищает внутреннюю структуру кабеля от воздействия внешних факторов, таких как влага, химические вещества, ультрафиолетовое излучение и т.д.
62: здесь "6" обозначает броню из немагнитной металлической ленты (обычно алюминиевой), которая обеспечивает отличную устойчивость к давлению и механическим повреждениям, при этом не влияя на электромагнитные свойства кабеля. "2" обозначает внешнюю оболочку из поливинилхлорида, которая дополнительно усиливает защиту внутренней структуры кабеля.

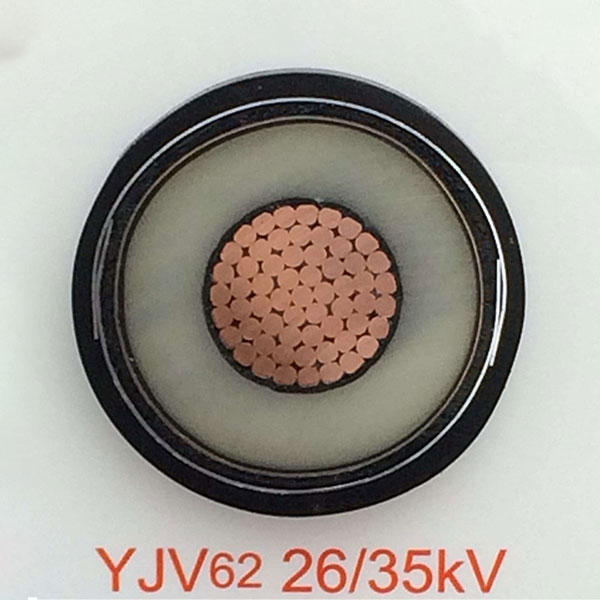

Структурные характеристики
Проводник: используется сердечник из высокочистой меди. Медь обладает превосходной проводимостью, её высокая чистота и низкое сопротивление эффективно снижают потери электроэнергии при передаче. Обычно проводник состоит из многожильной медной скрутки, такая структура обеспечивает кабелю хорошую гибкость и механическую прочность, что облегчает укладку и выполнение изгибов.
Изоляционный слой: изготовлен из сшитого полиэтилена. Он обладает низкой диэлектрической проницаемостью и малой величиной тангенса угла диэлектрических потерь, что позволяет кабелю эффективно снижать потери электроэнергии в процессе эксплуатации. Толщина изоляционного слоя тщательно рассчитывается в зависимости от класса напряжения 35 кВ и конкретных требований применения, обеспечивая достаточную изоляционную прочность при высоком напряжении и предотвращая утечку тока или пробой изоляции.
Экранный слой: включает экранирование проводника и экранирование изоляции. Основная функция экранирования проводника — равномерное распределение электрического поля, чтобы уменьшить его концентрацию, которая может повредить изоляционный слой. Экранирование изоляции предназначено для предотвращения накопления зарядов на поверхности изоляционного слоя, что дополнительно улучшает изоляционные свойства и безопасность эксплуатации кабеля.
Заполняющий слой: расположен между изоляционным и бронированным слоями. Обычно для заполнения используются мягкие материалы (например, нейлон). Заполняющий слой помогает кабелю сохранять круглую форму и предотвращает повреждения изоляционного слоя из-за сжатия или деформации, вызванных наличием внутренних пустот в процессе укладки.
Бронированный слой: выполнен из немагнитной металлической ленты (например, алюминиевой сплавной ленты). Этот бронированный слой укрепляет устойчивость кабеля к давлению и механическим повреждениям, позволяя ему выдерживать значительное внешнее давление, растяжение и удары. Кроме того, поскольку он изготовлен из немагнитного материала, это не вызывает помех в электромагнитных свойствах кабеля, что делает его подходящим для использования в условиях с требованиями к электромагнитной среде.
Наружная оболочка: плотно охватывает бронированный слой и изготовлена из поливинилхлорида. Основное её назначение — защита внутренней структуры кабеля от коррозии и воздействия внешней среды. Кроме того, оболочка обладает определёнными огнестойкими свойствами, что замедляет распространение огня в случае пожара, повышая безопасность электрической системы.
